电动蝶阀型号介绍WHk般德阀门

电动蝶阀型号组成WHk般德阀门

阀门类型（蝶阀）→驱动方式→连接形式→结构形式→密封面材料或衬里材料→公称压力→阀体材料WHk般德阀门

电动蝶阀型号表示方法WHk般德阀门

阀门类型：蝶阀代号为D；WHk般德阀门

驱动方式：电动代号为9；WHk般德阀门

连接形式：对夹式代号为7、法兰式代号为4；WHk般德阀门

结构形式：中线型代号为1、双偏心代号为2、三偏心代号为3；WHk般德阀门

密封面材料：橡胶密封代号为X、聚四氟乙烯代号为F、合金钢代号为H、硬质合金代号为Y；WHk般德阀门

公称压力：代表阀门公称压力的单位有Mpa（兆帕）、kg（公斤）、LB（磅），三者之间的关系举例说明2MPa=20kg=150lb；WHk般德阀门

阀体材料：灰铸铁代号为Z、球墨铸铁代号为Q、碳钢代号为C、不锈钢代号为P、铬镍钼不锈钢代号为R；WHk般德阀门

电动蝶阀型号示例WHk般德阀门

D941X-16Q表示驱动方式为电动的中线法兰式软密封蝶阀，公称压力1.6MPa（也就是16公斤），阀体材料为球墨铸铁，密封面橡胶密封。WHk般德阀门

电动蝶阀型号含义备注WHk般德阀门

1.在蝶阀型号前再加一个D代表低温蝶阀（≤-40℃）、B代表保温蝶阀、S代表伸缩蝶阀、TL代表脱硫蝶阀；WHk般德阀门

2.驱动方式为手柄时，可以省略代号；WHk般德阀门

3.密封面材料代号为W时，表示阀座材料与阀体材料相同。WHk般德阀门

4.公称压力≤1.6MPa的灰铸铁材质蝶阀和公称压力≥2.5MPa的碳素钢材质蝶阀，其代号可以在型号中省略不写。WHk般德阀门

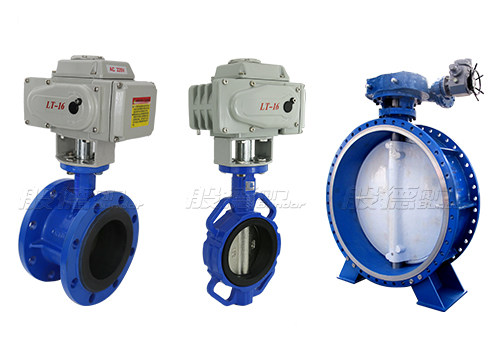

电动蝶阀的特点WHk般德阀门

1、电动蝶阀的启闭灵活且迅速、流体阻力小，适用于需要频繁启闭的管路。WHk般德阀门

2、电动蝶阀的结构简单，与其他类型阀门相比，体积更小，重量更轻，更方便安装和维护。WHk般德阀门

3、电动蝶阀通常安装于人力不方便操作的高空或者其他有一定危险性的场合，自动化控制系统，并且具有良好的调节流量特性。WHk般德阀门

4、电动蝶阀在低压环境下，能够实现良好的密封。并且该阀门可以运送泥浆，在管道口积存液体较少。WHk般德阀门
