对夹蝶阀型号尺寸表
发布时间：2021-11-08 16:05:04
本篇文章般德阀门为您介绍对夹蝶阀尺寸表，符合本表格的对夹蝶阀型号有：

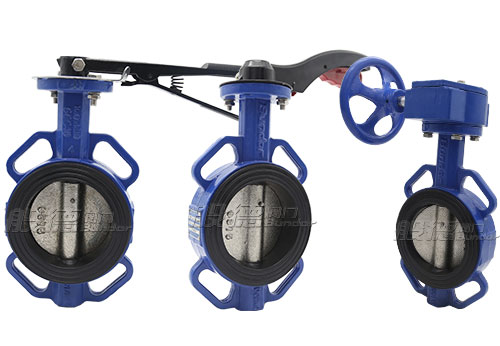

D71X 手柄对夹蝶阀
D371X 涡轮对夹蝶阀
D671X 气动对夹蝶阀
D971X 电动对夹蝶阀
D371F 衬氟对夹蝶阀
D71F 衬氟手柄对夹蝶阀
D73H 手柄对夹硬密封蝶阀
D373H 蜗轮对夹硬密封蝶阀
对夹蝶阀尺寸表
|
公称尺寸 |
L |
|
|
DN |
NPS（英寸） |
|
|
50 |
2" |
43 |
|
65 |
2 1/2" |
46 |
|
80 |
3" |
46 |
|
100 |
4" |
52 |
|
125 |
5" |
56 |
|
150 |
6" |
56 |
|
200 |
8" |
60 |
|
250 |
10" |
68 |
|
300 |
12" |
78 |
延伸阅读：对夹蝶阀工作原理
对夹蝶阀主要通过阀体中的圆盘形蝶板围绕中轴线做旋转运动来完成开启或者关闭阀门的操作，这个旋转的角度在0-90°之间。
当旋转角度为0°时，蝶板与阀体平行，此时阀门处于全关状态，停止通流；当旋转角度在0°到90°之间时，蝶板与阀体产生一定夹角，此时阀门处于半开闭状态，能对管道中的介质进行流量的调节操作；
当旋转角度达到90°时，蝶板与阀体垂直，阀门处于全部开启状态，阀门流量达到最大值。
